Крепление для фасада из узкой алюминиевой рамки для TOP STAY SE

ХАРАКТЕРИСТИКИ
Модельный ряд: TOP STAY SE
Применение: на фасады из узкого алюминиевого профиля (шириной 19–22 мм)

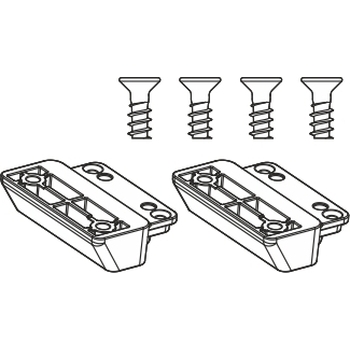

Состав комплекта: Металлический переходник-крепление + 4 специальных коротких винта размера 3,5 × 8,5 мм.
Материал: Оцинкованная сталь / никелированный сплав.
Вес комплекта: 0,054 кг.
Страна производства: Китай
Количество в упаковки: ХХХ шт.

Подъемники серии TOP STAY SE конструктивно работают только в связке с мебельными петлями.
При покупке креплений убедитесь, что у вас также есть петли для узкой алюминиевой рамки
(и на самом профиле выполнена корректная фрезеровка под чашку этих петел

Этот комплект полностью заменяет стандартные широкие монтажные планки, которые поставляются
вместе с подъемником и рассчитаны только на ДСП или массив

Особенности монтажа:
Подготовка рамки: В металлическом профиле рамки предварительно размечаются и просверливаются отверстия под крепежные винты.
Фиксация адаптера: Переходник накладывается на узкую рамку фасада и жестко прикручивается винтами из комплекта.
Соединение с механизмом: К установленному адаптеру винтами притягивается монтажная планка самого силового механизма TOP STAY SE,
после чего в нее защелкивается или прикручивается рычаг подъемника.

ЛОГИСТИЧЕСКАЯ ИНФОРМАЦИЯ
Тип упаковки: Картонная коробка
Размер упаковки (ВхШхГ): ХХХ х ХХХ х ХХХ см.
Объём упаковки: ХХХХ м3
Масса упаковки брутто ХХХ кг
